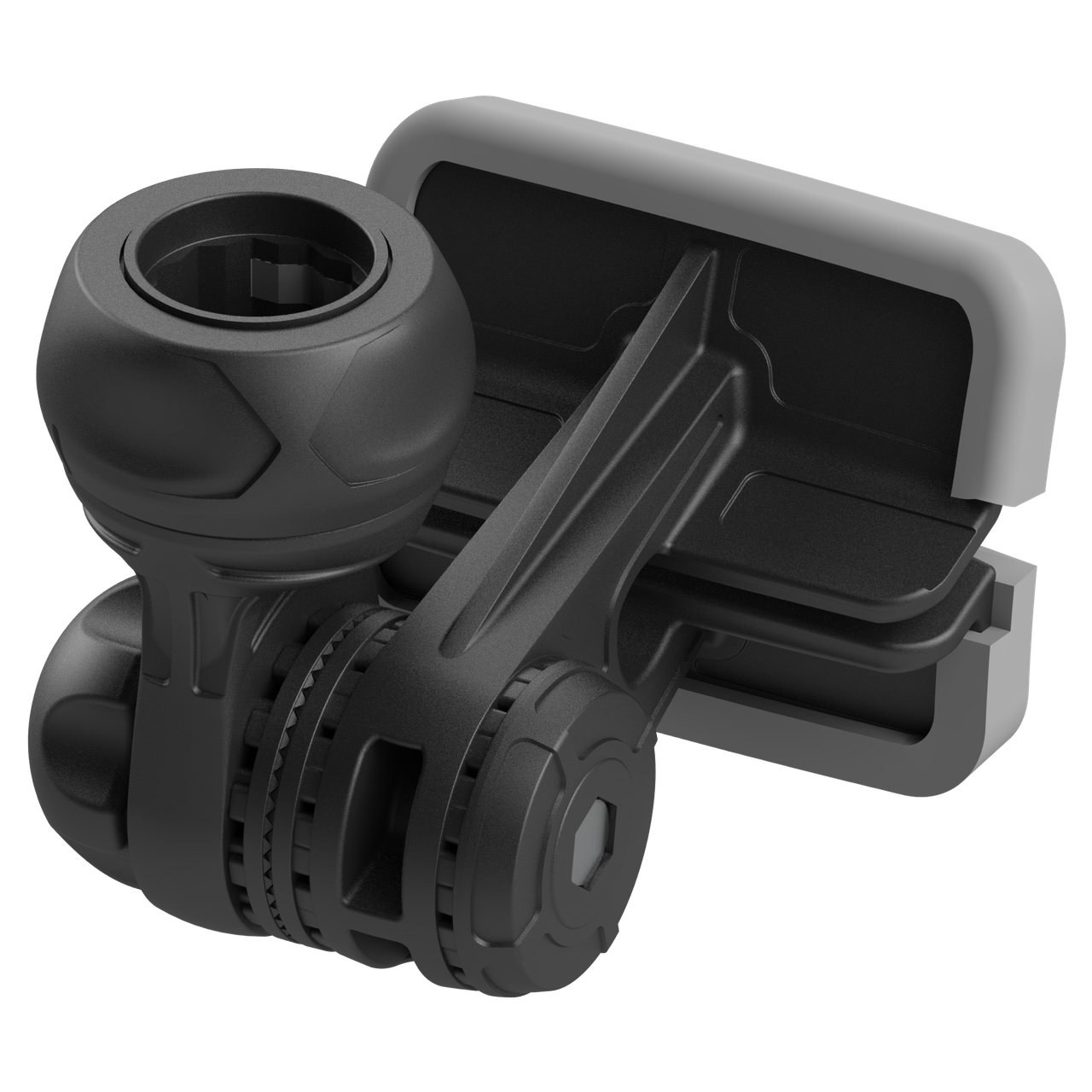

Монтажна система BORIKA FASTen FMx225 чорно-сіра для кріплення аксесуарів на ліктросі човна ПВХ (01.01.025.01.01)

FMx225 складається із замка для аксесуарів та монтажної площадки моделі Mx, дозволяє встановлювати на ліктросі (монтажному тросі, що приклеюється до поверхні балона надувних плавзасобів із ПВХ за допомогою двокомпонентного поліуретанового клею) різні аксесуари з адаптером у формі 12-кутної зірки. Замок з’єднаний із площадкою шліцьовим нахильним з’єднанням 27, 7°. Воно укомплектоване перехідними шайбами, які дозволяють налаштовувати нахил зафіксованого аксесуара з кроком 7, 5°. За допомогою даного монтажного комплекту на надувному човні ПВХ можна встановити практично будь-які аксесуари BORIKA®, крім тих, які передбачають підвищені навантаження. Фіксація аксесуара відбувається за принципом ROLL & LOCK: корпус замка обертається проти годинникової стрілки, що переводить замикаючий механізм у відкрите положення, після чого адаптер встановлюється в замок до упору і замок повертається за годинниковою стрілкою.

Призначення

Призначена для монтажу аксесуарів з адаптером у формі 12-кутної зірки на ліктросі надувних човнів ПВХ та belly boats. До збірки входить замок з торцевими шліцами 27, 7°, площадка моделі Mx, шайби моделі Dp230 зі шліцами 7, 5° і заглушка, скріплені болтом M6*60 DIN 933 і гайкою M6 DIN 985. Положення нахилу фіксує шестигранна ручка. До збірки входить пружина для швидкого розведення шліців. У комплектації передбачені регулювальні накладки товщиною 5 мм, виготовлені з литого ПВХ, з 3M VHB стрічкою, які служать для регулювання зчеплення із надувним балоном. Адаптер фіксованого аксесуара до упору встановлюється в замок, замикаючий механізм якого знаходиться у відкритому положенні (корпус повернутий проти годинникової стрілки), після чого корпус замка повертається за годинниковою стрілкою, затискаючи 7 з 12 зубів адаптера. Пластикові деталі виготовлені з армованого скловолокном поліаміду. Кріплення - з нержавіючої сталі марки А2 (крім латунної гайки M6 DIN 985).

Поради щодо монтажу та експлуатації

Важливою перевагою встановлення аксесуарів на ліктросі надувного човна є те, що користувачеві не потрібно витрачати час на монтаж або чекати висихання клею. Замок разом з зафіксованим аксесуаром легко демонтується, не залишаючи слідів на поверхні плавзасобу. Щоб зменшити прогалину між монтажною площадкою та надувним балоном, використовуйте еластичні накладки із, оснащені 3M VHB стрічкою, які входять до комплектації. Накладки забезпечать краще зчеплення з поверхнею балону. Систему рекомендується встановлювати на напівприспущеному балоні. Після переміщення монтажної системи в місце, де вона буде використовуватись, докачайте човен. Якщо плануєте використовувати замок за мінусової температури, рекомендується періодично обробляти червоне ущільнювальне кільце на адаптері силіконом. Це допоможе запобігти утворенню водяної плівки на рухомих частинах замка та адаптера. Замерзання цієї плівки може завадити роботі механізму. Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, ПВХ, нержавіюча сталь марки А2, латунь.

Комплектація: монтажна система FMx225, комплект регулювальних накладок.
