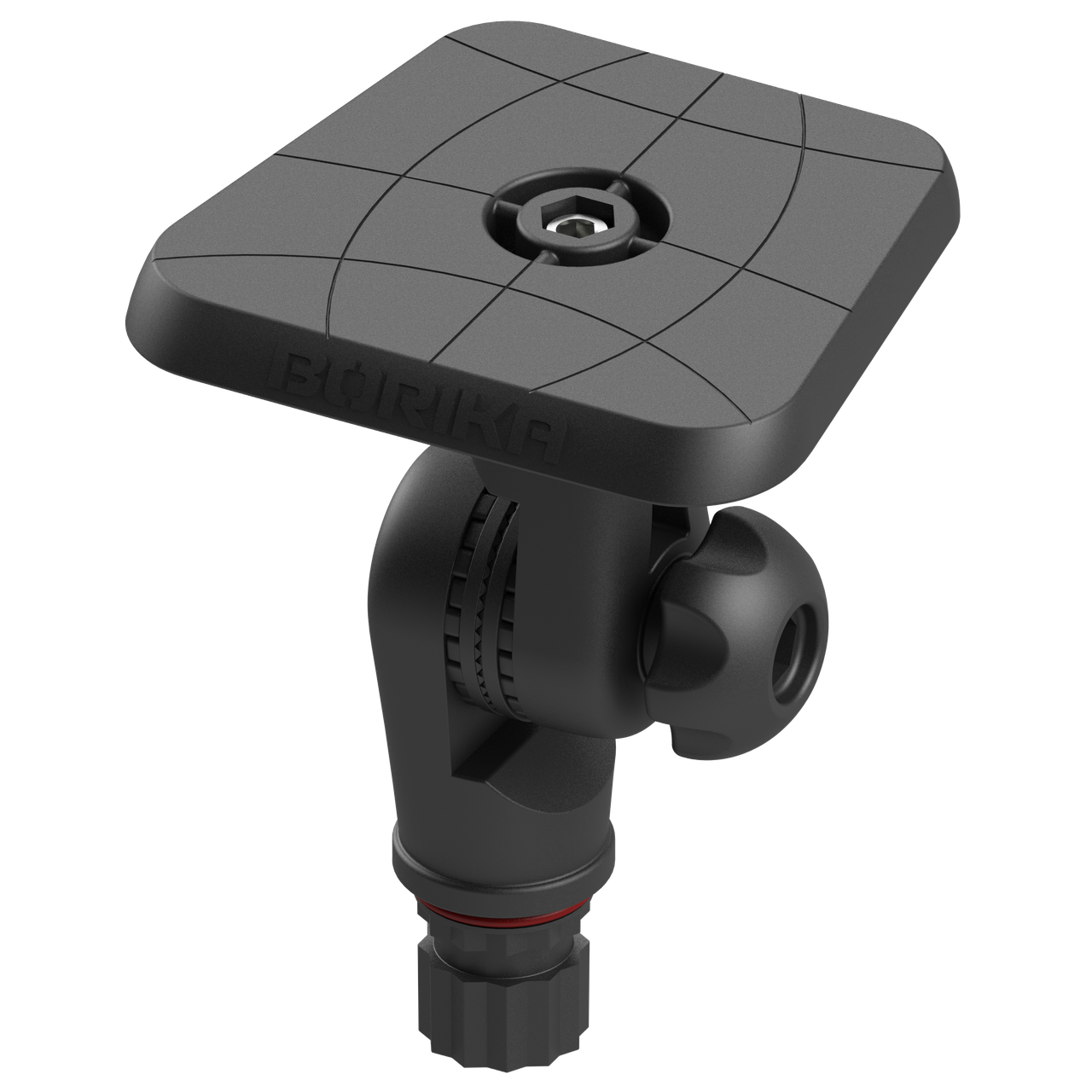

Поворотно-нахильна платформа для ехолота BORIKA FASTen SLt223 чорна для монітора до 7" (01.04.002.01.01)

Ця платформа підходить для будь-яких плавзасобів і розрахована на кріплення ехолотів Garmin, Lowrance, Raymarine та Humminbird з діагоналлю монітора до 7″. Адаптер платформи сумісний із усіма монтажними системами та замками BORIKA FASTen® (FMb, FMp224, FMa, Fs218, замками на подовжувачах, встановленими на таргах системами і т. д. ). На зворотному боці платформи ущільненнями позначені точки, які збігаються зі штатними кріпильними отворами обладнання популярних моделей. Конструкція продумана таким чином, щоб платформу разом зі встановленим обладнанням можна було обертати на 360° навколо осі адаптера. Нахил платформи регулюється із кроком 7. 5°. Товщина стінки платформи - 3 мм. Пластикові деталі виготовлені з армованого скловолокном поліаміду, що забезпечує високу міцність, надійність та необхідну жорсткість конструкції.

Призначення

Призначена для встановлення ехолотів та іншого обладнання, відстань між кріпильними отворами якого не перевищує 95 мм. Площа платформи - 106 х 98 мм, товщина стінки - 3 мм. На зворотному боці передбачені потовщення, які збігаються зі штатними кріпильними отворами обладнання популярних брендів. Адаптер з торцевими шліцами прикріплений до платформи за допомогою гвинта M6*30 DIN 912 та гайки M6 DIN 985. Перехідна шайба дозволяє повертати платформу навколо осі адаптера на 360°. Нахильне з’єднання зі шліцами 27, 7° укомплектоване регулювальними шайбами зі шліцами 7, 5° моделі Dp230, положення нахилу фіксується за допомогою болта M6*55 DIN 933 та пластикової ручки зі вставленою гайкою M6 DIN 934. Адаптер, за допомогою якого конструкція фіксується в монтажній системі, має форму 12-кутної зірки. Пластикові деталі виготовлені з армованого скловолокном поліаміду. Кріплення - з нержавіючої сталі А2 (крім латунної гайки M6 DIN 934).

Поради щодо монтажу та експлуатації

Основа обладнання кріпиться за допомогою саморізів відповідно до покрокової інструкції з монтажу. Ви можете використовувати позначки для свердління отворів, або зробити будь-які довільні отвори для встановлення будь-якого обладнання. Конструкцію можна доповнити подовжувачами з бічними шліцами 27, 7°. Це допоможе зробити процес риболовлі ще більш зручним, підіймаючи обладнання над місцем монтажу на плавзасобі. Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної води.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, ПВХ, нержавіюча сталь марки А2, латунь.

Комплектація: платформа SLt223.
