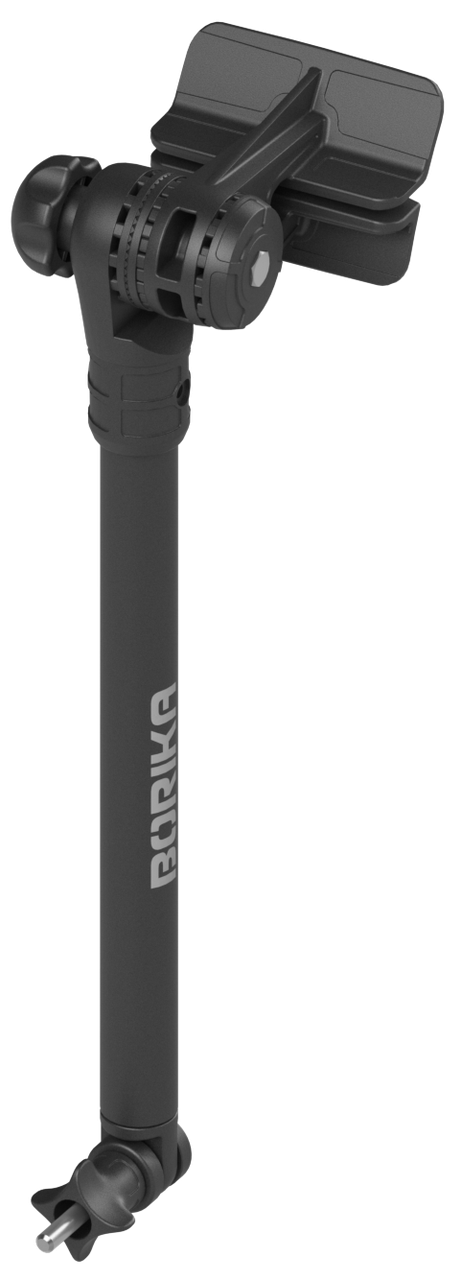

Тримач датчика ехолота (трансдьюсера) BORIKA FASTen FTx300 L-300 мм (01.04.005.06.06)

Тримач цієї моделі дозволяє встановити датчик ехолота на ліктросі belly boats (плотиків) ELLING OPTIMUS без використання будь-яких додаткових монтажних систем. Щоб трансдьюсер можна було зафіксувати вздовж борту, кріплення розвернуте на 90° відносно монтажної системи. Підходить для фіксації трансдьюсерів Lowrance, Raymarine, Garmin та Humminbird вздовж борту плотика (belly boat), при цьому відстань від місця монтажу на лікросі до самого датчика становитиме 30 см. Датчик надійно прикріплюється до тримача за допомогою болта завдовжки 50 мм, регулювальних шайб з дрібними шліцами та чотиригранної ручки-гайки. В основі конструкції - труба, виготовлена з алюмінієвого сплаву та вкрита анодним шаром, що забезпечує металу захист від корозії та негативного впливу навколишнього середовища.

Призначення

Збірка призначена для встановлення трансдьюсера на відстані 300 мм від місця монтажу на ліктросі belly boats (плотиків) ELLING OPTIMUS. До неї входить тримач датчика та монтажна система моделі Mx. Конструкція тримача складається з кріплення для датчика з болтом M6*50 DIN 931 та чотиригранною ручкою-гайкою, з’єднаного з трубою Ø 22 мм, L - 250 мм, та нахильного з’єднання з торцевими шліцами 27, 7°. Монтажна система оснащена двосторонніми шліцами з кроком 27, 7°, укомплектована двома перехідними шайбами моделі Dp230 зі шліцами 7, 5°, пружиною, шестигранною ручкою, болтом M6*60 DIN 933 та гайкою M6 DIN 985. Регулювальні накладки з ПВХ товщиною 5 мм оснащені двосторонньою 3M VHB стрічкою. Пластикові деталі виготовлені з армованого скловолокном поліаміду. Труба з - алюмінієвого сплаву, вкрита анодним шаром та порошковим покриттям. Кріплення та пружина - з нержавіючої сталі марки А2 (крім латунних гайок M6 DIN 985 та M6 DIN 934).

Поради щодо монтажу та експлуатації

Важливою перевагою встановлення на ліктросі є те, що користувачеві не потрібно витрачати час на монтаж або чекати висихання клею. Система легко демонтується, не залишаючи слідів на поверхні човна. Щоб мінімізувати зазор між монтажною площадкою та надувним балоном, до комплекту входять еластичні накладки, оснащені 3M VHB стрічкою, які використовується для кращого зчеплення з надувним балоном. Рекомендується встановлювати систему на приспущенному балоні. Незважаючи на передбачене у збірці шліцьове з'єднання, усі моделі, призначені для використання на ліктросі, категорично не рекомендується доповнювати подовжувачами, оскільки сам ліктрос не розрахований на різнонаправлені динамічні навантаження. Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної води.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, анодований алюміній, ПВХ, нержавіюча сталь марки А2, латунь.

Комплектація: тримач FTx300.
