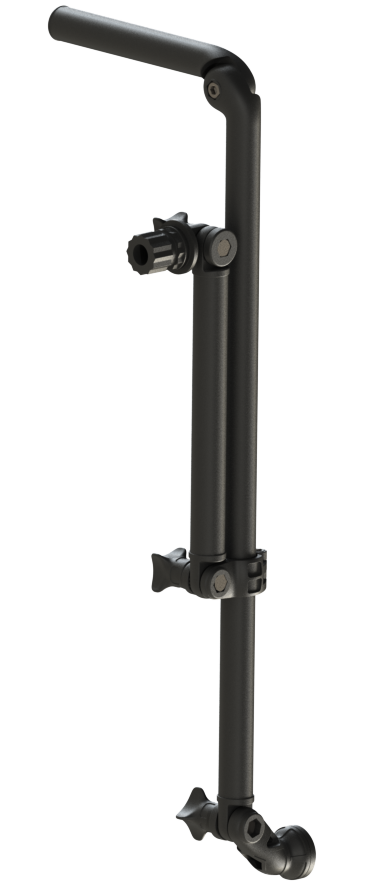

Бортовий тримач датчика ехолота (трансдьюсера) BORIKA FASTen LSp400 чорний для Garmin Panoptix LiveScope (01.04.029.01.06)

Тримач LSp400 - модель, яка підійде для встановлення трансдьюсерів Garmin Panoptix LiveScope™ та датчиків з бічним кріпленням на транці надувного човна або на борту риболовних каяків та belly boats (плотиків). Максимальна глибина занурення датчика, закріпленого на такому тримачі, - 40 см. Конструкція дозволяє регулювати глибину занурення, змнюючи положення хомутів на трубі. Шліцьові з’єднання з дрібним кроком нахилу дозволяють налаштовувати конфігурацію тримача під час використання, а також фіксувати його в піднятому положенні. У конструкції тримача також передбачена зручна ручка, за допомогою якої користувач може регулювати кут сканування з можливістю повороту на 360°, що актуально для Garmin Panoptix LiveScope™, оснащеного функціями нижнього та бокового сканування та системою для індикації риби у реальному часі. Адаптер тримача сумісний з усіма монтажними системами BORIKA FASTen®, а використовуючи перехідні адаптери, його також можна поєднувати із системами SCOTTY®, RAM®, RAILBLAZA®, YakAttack® тощо.

Призначення

Призначений для встановлення датчика ехолота Garmin Panoptix LiveScope та трансдьюсерів інших брендів із бічним кріпленням. Конструкція складається з ексцентрикової труби Ø 20, 4 мм (L - 400 мм), з’єднаної з аналогічною трубою (L - 170 мм) двоелементним хомутом і з трубою (L - 120 мм) - нахильним з’єднанням зі шліцами 7, 5°. Зовнішні шліци адаптера, за допомогою якого конструкція фіксується в замку, - 30°. Кріплення для датчика сполучене з трубою нахильним з’єднанням зі шліцами 7, 5° та укомплектоване спеціальним перехідником для встановлення трансдьюсера зазначеної вище моделі. Для фіксації обраного положення нахильних з’єднань у конструкції передбачені 3 чотиригранні ручки-гайки. Пластикові деталі виготовлені з армованого скловолокном поліаміду. Труба - з анодованого алюмінію з порошковим покриттям. Кріплення (гайки M6 і M4 DIN 985, 3 болти M6*35 DIN 933, гвинти M4*20, M6*20, M6*30 DIN 912) та пружина - з нержавіючої сталі марки А2 (за винятком 3-х латунних гайок M6 DIN 985).

Поради щодо монтажу та експлуатації

Змінивши розташування середньої труби (L - 17 см), а саме з’єднавши її з основною трубою (L - 40 см), а хомут з’єднавши з адаптером, що фіксує конструкцію на плавзасобі, можна збільшити глибину занурення до понад 50 см. Конструкцію можна доповнювати подовжувачами із бічними шліцами 15°. Її також можна доповнити універсальним комплектом кріплень, що дозволяє встановлювати різні типи трансдьюсерів. До нього входять: кріплення з болтом 50 мм, радіусними шайбами і круглою гайкою, а також розсувна система кріплення з поворотними кронштейнами, радіусними шайбами та «плавцями». Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, анодований алюміній, нержавіюча сталь марки А2, латунь.

Комплектація: тримач LSp400.
