Комплект монтажу ехолота BORIKA FASTen Ft460 чорний для монітора 7-9" для кріплення вздовж борту (01.04.007.04.04)

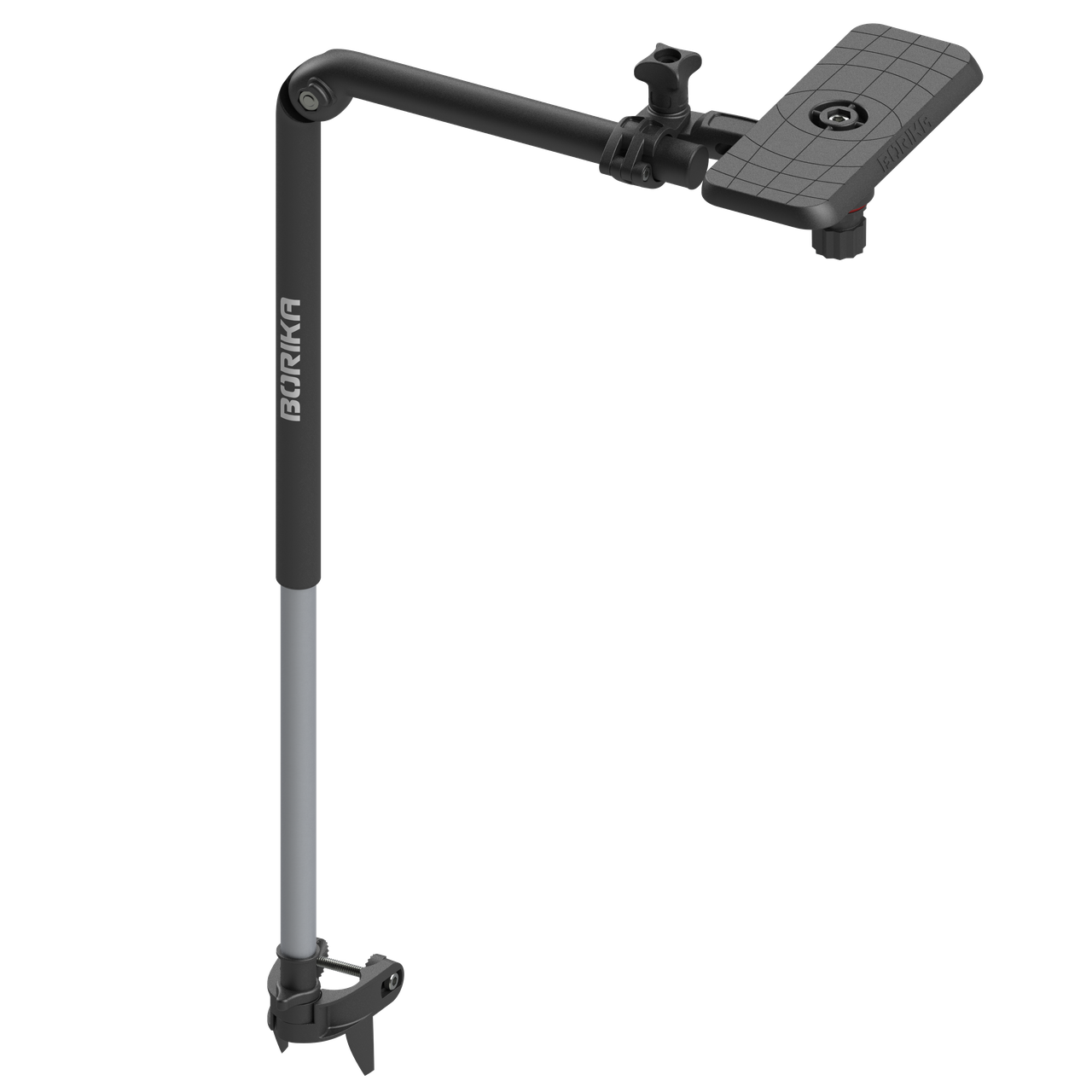

Комплект пропонує комплексне рішення для встановлення скоби ехолота та трансдьюсера на борту надувного човна. До конструкції входить платформа для ехолотів (від 7″ до 9″), а також тримач, що підходить для більшості популярних датчиків Lowrance, Raymarine, Garmin, Humminbird. Тримач оснащений адаптером, завдяки якому він фіксується в будь-якій попередньо встановленій системі або замку BORIKA FASTen®. Після використання всю конструкцію легко можна витягти для транспортування, не вдаючись до демонтажу обладнання. Платформа скріплена з тримачем трубними хомутами, що дозволяє налаштувати її положення відповідно до ширини борту, переміщаючи вздовж труби. Під поверхнею платформи потовщеннями позначені точки, що збігаються зі штатними кріпильними отворами на ехолотах популярних моделей. Завдяки поворотному механізму встановлене обладнання можна обертати навколо осі адаптера на 360°, не виймаючи його із замка. Це зручно, коли треба швидко змінити положення монітора, наприклад, щоб уникнути прямих сонячних променів. Стінка платформи - 3 мм, вона виготовлена з армованого скловолокном поліаміду, що забезпечує її міцність. Тримач датчика має двоступінчасту телескопічну конструкцію. Максимальна відстань між датчиком та рівнем борту - близько 50 см, а мінімальна - близько 30 см. З’єднання між трубами оснащене системою фіксації, що автоматично спрацьовує, коли тримач розкладається. Щоб скласти його, потрібно натиснути на кнопку на з’єднанні труб. Тримач оснащений розсувною системою кріплення, що підходить для більшості популярних моделей трансдьюсерів. Два поворотні кронштейни та комплект радіусних шайб дозволяють регулювати ширину охоплення, а додаткові жорсткі “плавці” забезпечують захист від механічних пошкоджень.

Призначення

Комплект призначений для встановлення ехолота та трансдьюсера на борту човнів ПВХ. До збірки входить платформа для монітора моделі Ss223 та телескопічний тримач датчика, що дозволяє закріпити обладнання на глибині від 295 до 490 мм від точки монтажу на плавзасобі. Платформа 164 х 68 мм оснащена адаптером у формі 12-кутної зірки та з’єднана з тримачем поворотним кронштейном. Обертається на 360° навколо осі адаптера. Конструкція тримача складається з телескопічних труб (Ø 20, 4 мм, L - 170 мм; Ø 20, 4 мм, L - 240 мм; Ø 16, 2 мм, L - 220 мм) та розсувного кріплення датчика, що складається з 2-х поворотних кронштейнів та радіусних шайб. До збірки входить кріплення: гвинти DIN 912 (M6*30, M6*60, M5*50 і M5*40), самоконтрувальні гайки M6 і M5 DIN 985. Пластикові деталі виготовлені з армованого скловолокном поліаміду, труба - з алюмінієвого сплаву, вкрита анодним шаром, кріплення - з нержавіючої сталі марки А2.

Поради щодо монтажу та експлуатації

Основа ехолота прикріплюється до платформи саморізами відповідно до інструкції. Користувач може зробити отвори в місцях потовщень на зворотному боці платформи або в будь-яких точках поверхні платформи. Тримач датчика компактно складається під час транспортування. Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, анодований алюміній, поліуретан, нержавіюча сталь марки А2, латунь.

Комплектація: тримач Ft460.
