Комплект монтажу ехолота BORIKA FASTen Ft601 чорний для монітора до 7" для кріплення вздовж борту (01.04.031.01.04)

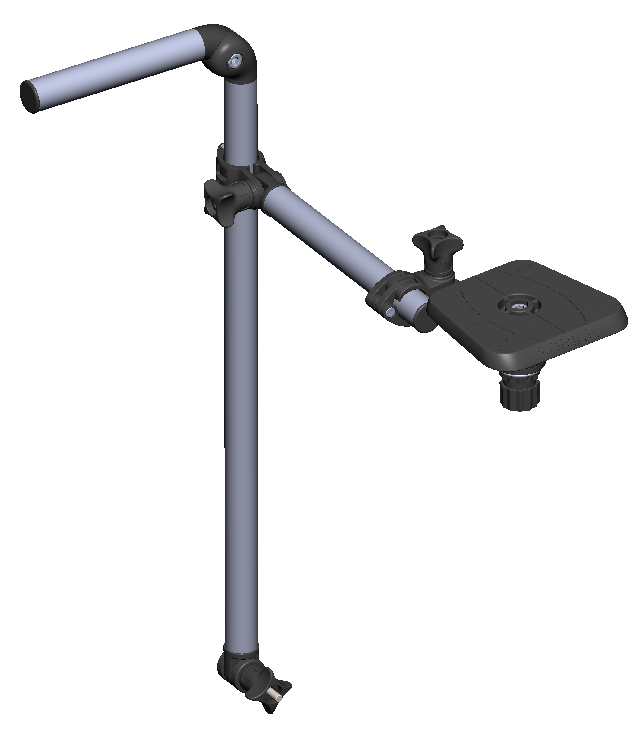

Комплект пропонує комплексне рішення для встановлення ехолота з невеликим монітором та трансдьюсера на борту надувного човна. До конструкції входить платформа для невеликих ехолотів (до 7″), а також тримач, що підходить для більшості популярних датчиків Lowrance, Raymarine, Garmin, Humminbird. Тримач трансдьюсера обладнаний адаптером, який дозволяє фіксувати конструкцію у будь-якій системі BORIKA FASTen®. Після використання комплект можна вийняти із замка без необхідності демонтувати обладнання. Конструкція регулюється як за глибиною занурення (максимальна - близько 40 см), так і за шириною борту (для бортів діаметром до 30 см) завдяки хомутовим з’єднанням, положення яких легко змінюється. На тримачі також передбачена ручка для зміни кута сканування та зручного користування аксесуаром. Під поверхнею платформи потовщеннями позначені точки, які збігаються зі штатними кріпильними отворами на ехолотах популярних моделей. Завдяки поворотному механізму встановлене обладнання можна обертати навколо осі адаптера на 360°, не виймаючи його із замка. Це зручно, коли треба швидко змінити положення монітора, наприклад, щоб уникнути прямих сонячних променів. Стінка платформи - 3 мм, вона виготовлена з армованого скловолокном поліаміду, що забезпечує її міцність. Датчик кріпиться до тримача за допомогою болта завдовжки 50 мм, радіусних шайб з поліуретану та ручки-гайки.

Призначення

Призначений для встановлення ехолота та трансдьюсера на борту різних плавзасобів. До збірки входить платформа для ехолота Sl223 та тримач трансдьюсера. Платформа (106 х 98 мм, товщина стінки - 3 мм) оснащена адаптером у формі 12-кутної зірки, обертається на 360° навколо осі. З’єднана з трубою (Ø 20, 4 мм, L - 170 мм), яка кріпиться за допомогою хомута до 2-х інших труб Ø 20, 4 мм (L - 400 і 120 мм), сполучених між собою. Конструкція регулюється та фіксується у вибраному положенні чотиригранними ручками-гайками. Кріплення датчика оснащено двома шайбами з поліуретану, болтом M6*50 DIN 931 та ручкою-гайкою. До збірки входить кріплення: 3 болти M6*35 DIN 933, гвинти DIN 912 (M5*50, M4*20 - 2 шт., M6*20, M6*60), гайки M4 DIN 985 (2 шт. ), M6 DIN 985, M5 та M6 DIN 934. Пластикові деталі виготовлені з армованого скловолокном поліаміду, труба - з алюмінієвого сплаву, вкрита анодним шаром. Кріплення - з нержавіючої сталі марки А2 (крім латунних гайок M5 і M6 DIN 934).

Поради щодо монтажу та експлуатації

Основа ехолота прикріплюється до платформи саморізами відповідно до інструкції. Користувач може зробити отвори в місцях потовщень на зворотному боці платформи або в будь-яких точках поверхні платформи. Тримач датчика компактно складається під час транспортування. Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, анодований алюміній, нержавіюча сталь марки А2, латунь.

Комплектація: комплект Ft601.
