Комплект монтажу ехолота BORIKA FASTen BBs002 чорний для монітора 7-9" для кріплення на belly boats (01.04.022.01.04)
2 259 ₴
- В наявності
- Код: 01.04.022.01.04
Дана монтажна система ідеально підходить для фіксації ехолотного обладнання на belly boats (плотиках), габарити яких дозволяють охопити надувний балон ременем. Це є хорошою альтернативою приклеюванню поліуретановим клеєм: Монтажна система на ремені потребує мінімум часу для встановлення і легко демонтується, не залишаючи на поверхні балона жодних слідів. До комплекту входять два замка моделі Fs219, один із яких передбачає фіксацію платформи для ехолота моделі Ss223, а інший - тримача трансдьюсера FTr300, які також входять до набору. Фіксація аксесуарів максимально швидка та проста: необхідно, відкривши захисну пробку замка, встановити замикаючий механізм в позицію UNLOCK, вставити адаптер аксесуара до упору і перевести фіксатор в позицію LOCK. Аксесуар можна зафіксувати в будь-якому положенні, повертаючи адаптер навколо своєї осі з кроком 30°. Платформа підходить фіксації ехолотів з діагоналлю монітора від 7″ до 9″, на зворотному боці платформи ущільненнями позначені точки, які збігаються зі штатними кріпильними отворами обладнання популярних моделей Garmin, Lowrance, Raymarine та Humminbird. Тримач датчика FTr300 розроблений спеціально для belly boats (плотиків). Він фіксується в замку, направленому у зовнішній простір човна, і дозволяє закріпити датчик на глибині 30 см. Нахильне з’єднання між датчиком і адаптером оснащене регулювальними шайбами із кроком 7, 5° та пружиною для швидкого розведення шліців. Жорсткість фіксації регулюється за допомогою ручки-гайки, що дозволяє закріпити тримач у піднятому положенні, коли датчик не використовується. Монтажна система зі стяжним ременем, яка охоплює балон, виготовлена з високоякісної текстильної стрічки з низьким коефіцієнтом подовження, тому дозволяє фіксувати обладнання без ризику деформації чи ослаблення ременя. При правильному монтажі конструкція не посувається під час використання.
Призначення
Комплект призначений для встановлення ехолота та трансдьюсера на балоні belly boat (надувного плотика). Складається з платформи моделі Ss223, тримача FTr300 та монтажної системи зі стяжним ременем BBm002. Платформа (164 х 68 мм) підходить для обладнання, штатні кріпильні отвори якого розташовані на відстані до 150 мм. Товщина стінки - 3 мм. Конструкція тримача складається з труби Ø 22 мм (L - 250 мм), з’єднаної з одного боку з адаптером, а з другого - із кріпленням датчика. До збірки входять 2 шайби моделі Dp230 та 2 притискні шайби для фіксації трансдьюсера. Монтажна система складається з 2-х замків моделі Fs219, ременя (L - 1, 5 м), 4-х тримачів ременя, 2-х кришок та 2-х пряжок. До збірки також входить кріплення: 8 гвинтів M6*20 DIN 912, гвинт M6*60 DIN 912, болти М6*50 та М6*60 DIN 931, 9 гайок M6 DIN 934 та гайка M6 DIN 985. Пластикові деталі виготовлені з армованого скловолокном поліаміду. Труба тримача - з анодованого алюмінію. Кріплення - з нержавіючої сталі марки А2 (за винятком гайки М6 DIN 934).
Поради щодо монтажу та експлуатації

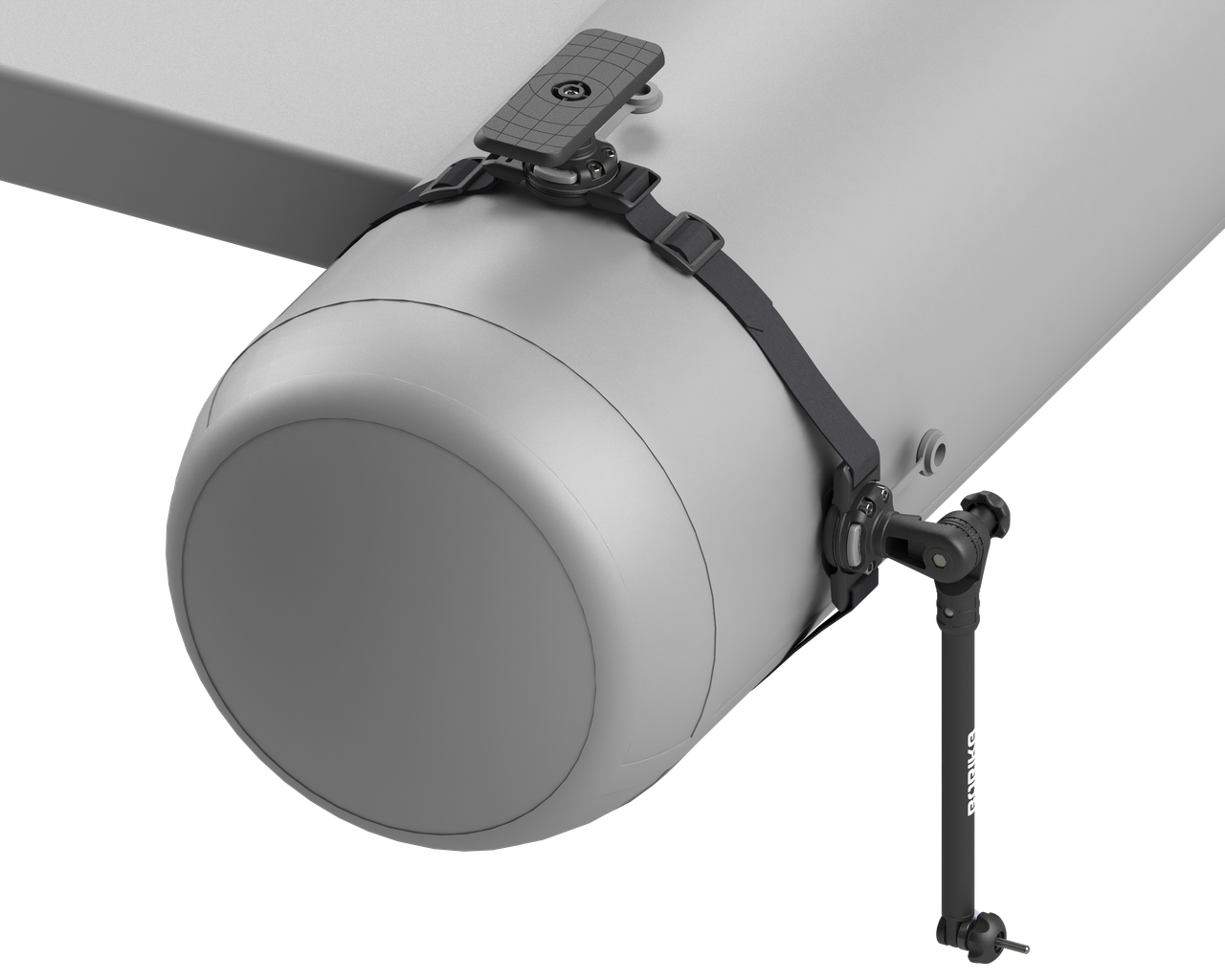

Монтаж краще здійснювати на приспущенному балоні. Після того, як систему встановлено на ньому, відрегульовано її положення для зручного користування аксесуарами, човен слід підкачати до необхідного рівня. Один із замків має бути направлений вгору, а другий - перпендикулярно до нього, у зовнішній простір човна. Використовуйте пряжки для регулювання сили стиснення та фіксації вільного краю ременя. Платформа встановлюється в замку, направленому вгору. Її оснащено адаптером у формі 12-кутної зірки, який за необхідності може бути зафіксований в будь-якому іншому замку чи монтажній системі BORIKA FASTen®. Основа монітора ехолота кріпиться до платформи за допомогою саморізів згідно з покроковою інструкцією з монтажу. Ви можете використовувати позначки для свердління отворів або робити власні отвори, які підійдуть до вашого обладнання. Платформа ехолота може бути доповнена замками на подовжувачах FEx220 і FEx250, а також замком FAv210 з функціями нахилу. Після риболовлі конструкцію можна легко вийняти із замка, не вдаючись до демонтажу обладнання. Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.
Матеріали, які використовуються у виробі: армований скловолокном поліамід, поліестерна текстильна стрічка, ПВХ, нержавіюча сталь марки А2, латунь.
Комплектація: монтажна система BBm002, платформа для монітора Ss223, тримач датчика FTr300.
Основні атрибути | |
---|---|
Виробник | Borika |
Країна виробник | Україна |
Користувацькi характеристики | |
Вид | Аксесуари для ехолотів |
Діаметр | 22 мм |
Довжина | 250 мм |
Сумісність з плавзасобами | Надувні плотики / belly boats (ПВХ) |
Тип | Комплект монтажу ехолота |
Тип кріплення | FASTen |
Колір | Чорний |
Користувацькі характеристики | |
Мoдель | BBs002 |
