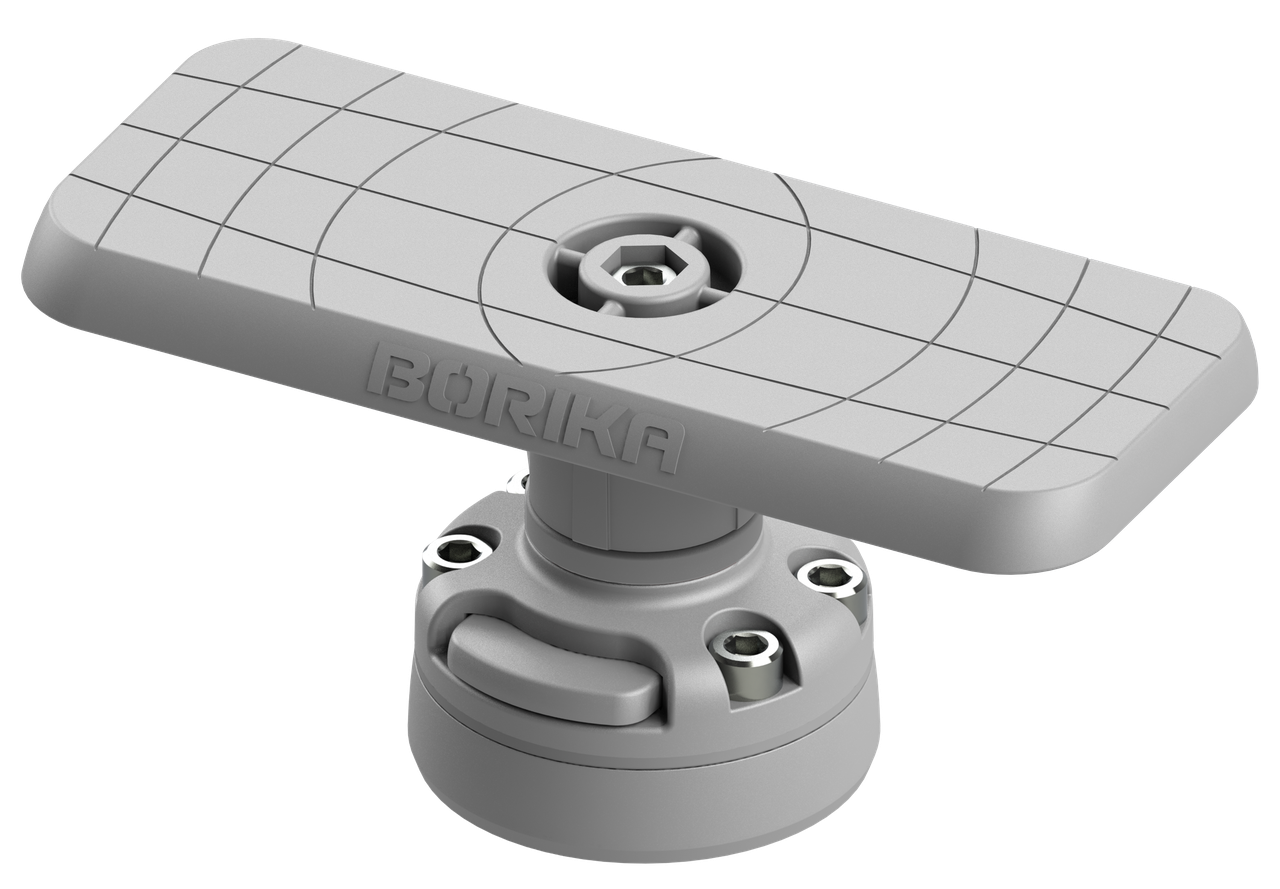

Поворотна платформа для ехолота BORIKA FASTen SSb223 для монітора 7-9" з системою FMb (01.04.003.02.02)

Цей монтажний набір включає усе необхідне для встановлення ехолота на твердих поверхнях риболовних каяків, алюмінієвих човнів та інших плавзасобів з твердим бортом. До нього входить платформа моделі Ss223 та монтажна система FMb. Платформа призначена для кріплення скоби моніторів ехолотів Garmin, Lowrance, Raymarine і Humminbird з діагоналлю від 7 до 9″, максимальна відстань між кріпильними отворами яких не перевищує 150 мм. На зворотній стороні платформи потовщеннями позначені точки, які відповідають штатним монтажним отворам популярних моделей обладнання. Конструкція платформи дозволяє повністю обертати її разом з установленим обладнанням навколо осі адаптера, що зручно, коли потрібно швидко змінити положення екрана, щоб уникнути сонячних відблисків. Товщина стінки платформи становить 3 мм, вона виготовлена з армованого скловолокном поліаміду, що робить її міцною та надійною. До комплекту FMb входить замок Fs219 та кругла площадка, яка за діаметром збігається із замком. Чотири точки кріплення до поверхні є перевагою, що дозволяє використовувати систему при середніх і високих навантаженнях. Монтажний комплект підходить для фіксації будь-яких аксесуарів BORIKA FASTen®, а за допомогою перехідних адаптерів, які представлені в каталозі BORIKA FASTen®, у ньому також є можливість закріплювати деякі аксесуари та обладнання інших брендів (SCOTTY®, RAM®, RAILBLAZA®, YakAttack®, коропові снасті тощо). Фіксація аксесуара швидка і проста: достатньо перевести фіксатор у положення UNLOCK, вставити адаптер до упору в замок і перемістити фіксатор у положення LOCK.

Призначення

Набір призначений для встановлення ехолота з діаметром монітора від 7″ до 9″ на твердих поверхнях плавзасобів (алюмінієвих, поліетиленових, склопластикових, дерев’яних). До набору входить платформа (площею 164 х 68 мм, з товщиною стінки - 3 мм) моделі Ss223 та монтажна система моделі FMb. Адаптер у формі 12-кутної зірки прикріплений до платформи за допомогою гвинта M6*60 DIN 912 та гайки M6 DIN 985. Конструкція дозволяє обертати платформу навколо осі на 360°, не виймаючи із замка. Замок з’єднаний з монтажною площадкою чотирма саморізами 6, 3*32 DIN 9200, за допомогою яких комплект також кріпиться на поверхні плавзасобу. Пластикові деталі виготовлені з армованого скловолокном поліаміду. Захисна пробка замка - з ПВХ. Кріплення - з нержавіючої сталі марки А2.

Поради щодо монтажу та експлуатації

Монтажна система підходить для монтажу на поліетиленових поверхнях товщиною 5+ мм, дерев’яних поверхнях товщиною 5+ мм, алюмінієвих 3+ мм і склопластикових поверхнях 4, 5+ мм. Монтаж легко виконати відповідно до покрокової інструкції, що входить до комплекту. Зверніть увагу, що надійність монтажної системи залежить не тільки від міцності замка та площадки, а й від міцності поверхні встановлення. Так, системи, встановлені на поліетиленових човнах, не слід використовувати для підвищених навантажень. Основу скоби ехолота можна кріпити до платформи саморізами згідно із покроковою інструкцією з монтажу. Ви можете використовувати для кріплення позначки на зворотній стороні платформи або робити довільні отвори, що відповідатимуть встановлюваному обладнанню. Конструкцію може бути доповнено замками на подовжувачах FEx220 і FEx250, а також замком із поворотно-нахильним адаптером FAv210. Після риболовлі конструкцію можна легко вийняти із замка, не демонтуючи обладнання. Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, ПВХ, нержавіюча сталь марки А2.

Комплектація: платформа Ss223, монтажна система FMb, кріплення (4 саморізи 6, 3*32 DIN 9200), покрокова інструкція з монтажу.
