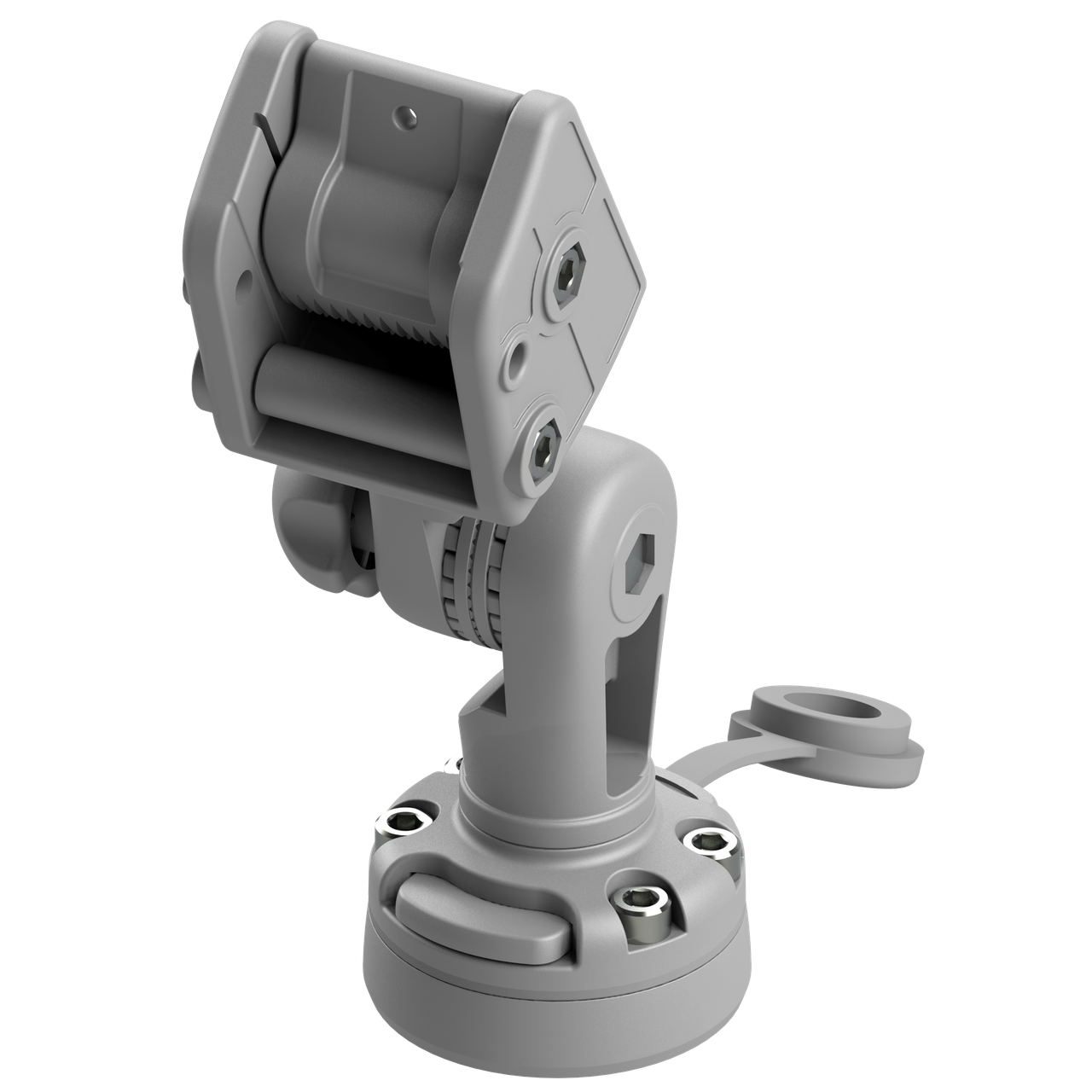

Поворотно-нахильний тримач якоря BORIKA FASTen ALb003 зі стопором з монтажною системою FMb (01.10.002.02.02)

Комплект даної моделі призначений для встановлення якірної системи на плавзасобах із жорстким (твердим) бортом. Тримач, що входить до нього, підходить для якорів вагою до 8 кг, фала до 10 мм і ременів шириною до 35 мм і товщиною до 2, 5 мм. Тримач нахиляється на 180° із кроком 7, 5°. Підпружинена система фіксації автоматично закріплює якір: для цього достатньо потягнути за мотузку, піднімаючи його із води. Для легкого спускання передбачена система скидання фала, що спрацьовує при смиканні шнурка на корпусі тримача. Зручний ролик полегшує ковзання ременя чи фала. Комплект FMb складається із замка Fs219 та круглої площадки, яка дозволяє встановити набір на твердих поверхнях (алюміній, скловолокно, поліетилен, дерево). Замок підходить для будь-яких аксесуарів BORIKA FASTen®: тримачів спінінга, платформ для ехолота, моноподів для екшн-камер, столиків, такелажу тощо. Перевагою монтажної системи є чотири точки кріплення. Конструкція розрахована на середні та високі навантаження. Фіксація аксесуарів швидка та проста: переведіть фіксатор у положення UNLOCK, вставте адаптер до упору в замок та перемістіть фіксатор в положення LOCK. Тримач можна обертати навколо осі адаптера із кроком 30°.

Призначення

Призначений для спускання та піднімання із води якорів вагою до 8 кг. До комплекту входить тримач Al003 і монтажна система FMb. Конструкція тримача складається з литого корпуса, оснащеного бічними шліцами 27, 7°, стопора зі шнурком для скидання мотузки чи ременя, пружини, ролика, адаптера у вигляді 12-кутної зірки, сполученого з корпусом тримача нахильним з‘єднанням із шайбами Dp230 зі шліцами 7, 5°. Положення нахилу фіксується болтом M6*50 DIN 931 та шестигранною ручкою зі вставленою гайкою M6 DIN 934. Підходить для фала Ø до 10 мм і ременя шириною до 35 мм і товщиною до 2, 5 мм. До комплекту також входять два гвинти M6*55 DIN 912 та дві самоконтрувальні гайки M6 DIN 985. Система FMb складається із замка Fs219 та монтажної площадки, скріплених між собою чотирма саморізами 6, 3*32 DIN 9200. Основні деталі виготовлені з армованого скловолокном поліаміду. Кріплення та пружина виготовлені з нержавіючої сталі марки А2 (за винятком латунної гайки M6 DIN 934).

Поради щодо монтажу та експлуатації

Прив’язавши до шнурка скидання довшу мотузку, користувач отримує можливість спускати якірний фал, перебуваючи на відстані від тримача. Шліцьове з'єднання також дозволяє створювати різні збірки: наприклад, поєднувати тримач з якірним роликом, посиленим адаптером As222 та подовжувачем. Монтажний комплект можна встановлювати на поліетиленових поверхнях товщиною 5+ мм, дерев’яних поверхнях товщиною 5+ мм, алюмінієвих 3+ мм і поверхнях зі скловолокна 4, 5+ мм. Монтаж легко виконати відповідно до покрокової інструкції, що входить до комплекту. Зверніть увагу, що надійність монтажної системи залежить не тільки від замка та площадки, а й від міцності поверхні, на якій відбувається встановлення. Так, прикручені на поліетиленових човнах системи не рекомендується використовувати з аксесуарами, що передбачають підвищені навантаження. Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, ПВХ, нержавіюча сталь марки А2.

Комплектація: якірний тримач Al003, монтажна система FMb, кріплення (4 саморізи 6, 3*32 DIN 9200), покрокова інструкція з монтажу.
