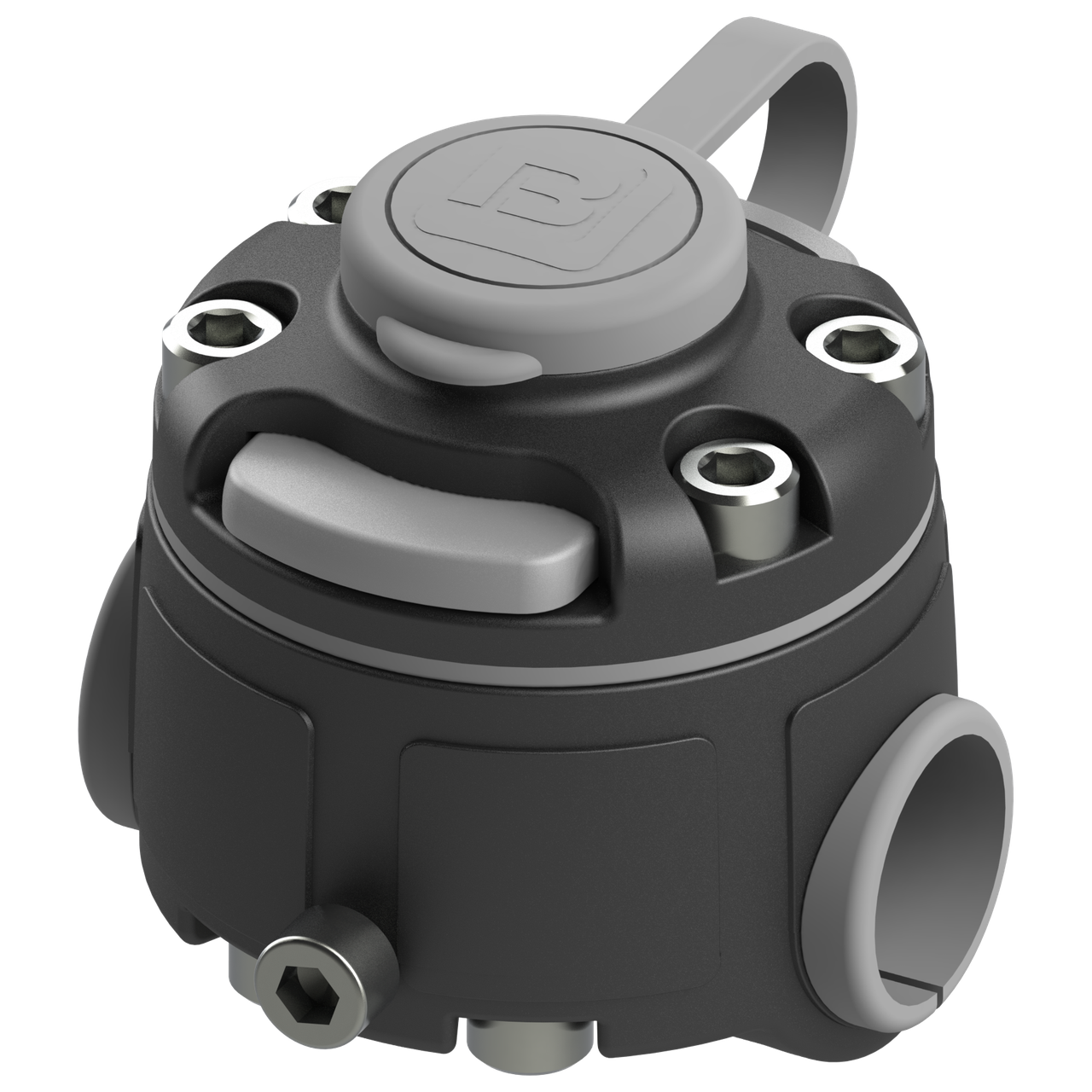

Монтажна система BORIKA FASTen FMr125 чорно-сіра d 22/25 мм для кріплення аксесуарів на трубах та поручнях (01.01.008.02.43)

Даний монтажний комплект дозволяє швидко, легко і надійно закріпити будь-які аксесуари на трубах і поручнях Ø 22 (використовуючи еластичну вкладку) і 25 мм. Монтаж не вимагає свердління труби. Підходить для фіксації усієї лінійки аксесуарів BORIKA FASTen®: тримачів спінінга, моноподів, тримачів екшн-камер, підстаканників, платформ для ехолотів, якірних систем та багато чого іншого. Використовуючи перехідні адаптери з його допомогою можна встановити аксесуари інших виробників: SCOTTY®, RAM®, RAILBLAZA®, YakAttack®, коропові снасті. Також використовується для фіксації труб і трубних конструкцій на твердих поверхнях: наприклад, щоб прикріпити рульову стійку до пайола надувного човна ПВХ або трубу - до транця. До комплекту входить один замок для аксесуарів Fs219 та монтажна площадка, що складається із двох елементів, з’єднаних у чотирьох точках чотирма парами із нержавіючого сталевого гвинта та латунної гайки. Послабивши їх, конструкцію можна легко повертати навколо осі і переміщувати вздовж поручня, не вдаючись до повного демонтажу. Замок має чотири точки кріплення до площадки, що забезпечує додаткову міцність при підвищених навантаженнях. Фіксація аксесуарів максимально швидка і проста: необхідно, відкривши захисну пробку замка, встановити замикаючий механізм в позицію UNLOCK, вставити адаптер аксесуара до упору і перевести фіксатор в позицію LOCK. Аксесуар можна зафіксувати в будь-якому положенні, повертаючи адаптер навколо своєї осі з кроком 30°.

Призначення

Комплект призначений для монтажу аксесуарів з адаптером у формі 12-кутної зірки на трубах Ø 22 і 25 мм. Складається із замка Fs219 і площадки, дві складові частини якої скріплюються між собою 4-ма гвинтами M6*30 DIN 912 і гайками M6 DIN 934. Фіксується в місці встановлення за допомогою 2-х бічних гвинтів M6*20 DIN 912 і гайок M6 DIN 934. Внутрішні шліци замка - 30°. Прикріплений до площадки 4-ма гвинтами M6*20 DIN 912 і гайками M6 DIN 934. Для монтажу на трубах Ø 22 мм передбачена еластична вкладка. Адаптер фіксованого аксесуара встановлюється до упору в замок, замикаючий механізм якого знаходиться у відкритому положенні (UNLOCK), потім фіксатор переводиться в положення LOCK, затискаючи 7 з 12 зубів адаптера. Пластикові деталі виготовлені з армованого скловолокном поліаміду. Захисна пробка і вкладка - з ПВХ. Кріплення - з нержавіючої сталі марки А2 (за винятком 4-х латунних гайок M6 DIN 934).

Поради щодо монтажу та експлуатації

Монтаж слід виконувати відповідно до покрокової інструкції, яка входить до кожного комплекту. До збірки додаються два бічних гвинта, за допомогою яких систему можна нерухомо зафіксувати в обраному положенні, запобігаючи ковзанню та осьовому обертанню. Еластична вкладка дозволяє встановити комплект на трубах діаметром 22 мм і забезпечує додатковий захист труби від ум’ятин при використанні фіксуючих бічних гвинтів. Після використання в морській воді рекомендуємо промити виріб великою кількістю прісної.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, ПВХ, нержавіюча сталь марки А2, латунь.

Комплектація: монтажна система FMr125 (1 шт. ), кріплення (2 гвинти M6*20 DIN 912 та 2 гайки M6 DIN 934), вкладка, покрокова інструкція з монтажу.
